涡旋脱落 流量计(ABB) |
漩涡流量计是一种流量计,可用于工艺行业,用于对流速的一致评估。这些流量计测量介质的体积流量,例如流动在管道,气体和低粘度液体中流动的蒸汽,促进多功能性和可靠性。由于它们没有移动部件,因此它们几乎不受欢迎。
 |

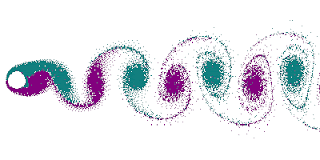

涡旋创作的动画 (Cesareo de la Rosa Siqueira Via维基百科的) |
经营原则
 |
漩涡照片(信用JürgenWagner通过维基百科的) |
在流动流体的路径中,在流动流体的路径中的“索刀”杆(也称为凹槽体)产生称为涡流的流动障碍。得到的涡流迹线是可预测的和与流体流速成比例。这种现象被称为“vonkármánvortex街”(参见右图)。索盘杆下游的敏感电子传感器测量涡流的频率,并产生每个涡流的小电脉冲。电脉冲还与流体速度成比例,并且是使用流量测量装置的横截面积计算体积流量的基础。
典型的使用领域
涡旋流量计用于蒸汽,低温液体,碳氢化合物,空气,饲料水和工业气体。
避免应用
由于存在的内部摩擦,将较高的粘度流体分成相应的顶点是极其困难的,因此应避免使用高粘度介质上的涡流流量计。此外,避免使用低流速和低雷诺数的应用,因为所产生的涡流不稳定。
考虑使用
必须考虑使用低雷诺数的应用,因为涡流的产生在速度降低的关键点下降。低压也可能是这方面的问题。在选择涡旋流动流量计之前,用户必须考虑雷诺数,速度和密度。
一如既往,最好的与知识渊博的支持专业讨论您的应用程序在指定,购买或安装此类流量计之前。
